冷藏車GPS溫度監控記錄終端的安裝接線說明

當安裝人員在安裝設備之前，需要對設備的清單做進一步的檢驗，特別是包裝盒內的兩根天線（GPS和GSM）、主機、主機電源線、溫度傳感器等。當缺少任何一樣物件，都無法進行有效的安裝，一旦出現缺少，需要立刻補件，以免耽誤安裝進度。如果數量無誤，我們就可以進入安裝環節。

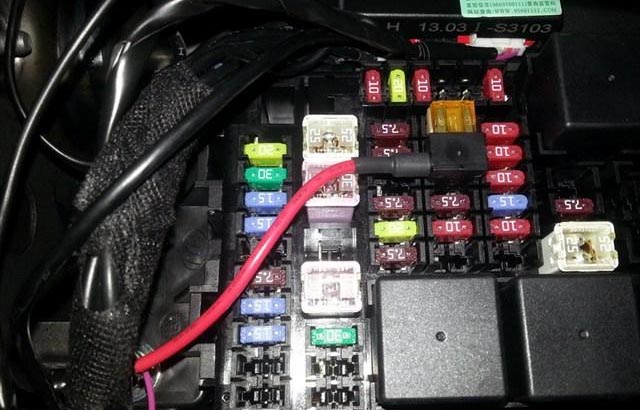

首先，需要找到冷鏈車輛上的各類線束，電源線一般在方向盤下方擋板內的線束中、左前門內線束中、保險盒內、左或右門邊內線束中。用試電筆一端搭鐵，一端搭線，鑰匙處于 ON、OFF、ACC 狀態，試燈都是常亮。或把汽車電瓶直接輸入到車內電器用電的主電源線并接主機主電源線，主機地線接地。

參考朗致科技的N068-CK508的安裝接線圖，N068-CK508 基于通訊網絡和 GPS全球衛星定位系統，是一款高度模塊化設計的定位產品。它通過互聯網平臺對遠程目標進行定位與監控，同時具有 ACC 檢測、實時定位、溫度監控等功能，并通過平臺將車況信息通知車主。支持北斗雙模定制、支持遠程升級，是一款功能強大、性能穩定、可定制性超強的專業定位終端，該設備工作電壓為 9V-36V，需要在工作電壓范圍內使用。

在這一步里，需要注意兩件事，雖然文字描述的很簡單，但是聞道有先后，術業有專攻，在安裝環節，一定要找專業的安裝師傅，如果對車輛線路一無所知，建議不要自行處理。其二，電源線分兩種，常電和ACC線，這兩類線都要找出。

最后，請先確認所有設備和連接線連接正確后再接主機電源，特別是溫度傳感器一定要先接入監控主機后置的串口內（232端口），切勿在主機通電的情況下安裝或拆卸設備。如發現有遺漏線或誤接，請先切斷電源，否則容易損壞設備。
